验光师培训学校——眼镜柱面透镜(圆柱面透镜)

发布:高级验光技师 来源:正真视光学院 浏览量: < 87588 时间:2021-07-04 13:52:21
     眼镜柱面透镜(圆柱面透镜)的原理是什么那就有验光配镜职业学校的小编给同学们介绍一下
吧,喜欢的可以点赞收藏哦~~~
柱面透镜的结构

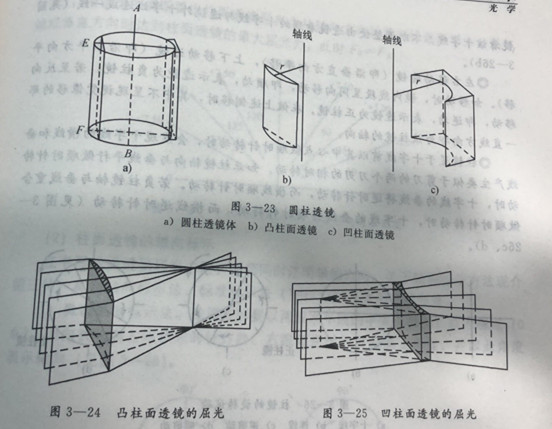

柱面透镜是由圆柱体玻璃的一部分截制而成,又称为柱镜,符号为cyl.图3-23a所示为一圆柱
透镜体。该圆柱是将直线EF围绕固定转动轴AB旋转而得到的,固定直线AB即为圆柱轴,图中
表示该轴在垂直方向。如沿此纵轴在圆柱体上切下来一部分,如图3-23b所示,即为凸柱面透
镜,又称凸柱镜、正柱镜。图3-23c所示为凹柱面透镜,等于从形成圆柱体的外模型取下来的

一部分,又称凹柱镜、负柱镜。柱镜是散光透镜中最简单的形式。


柱面透镜的光学特性
    (1)当投射光线沿柱面透镜轴的方向投射时,没有屈折作用,即不发生屈折,但若与轴成直角
方向投射,则有会聚或分散光线的屈光性能。
    (2)凡与柱面透镜轴成直角方向的平行投射光线,其屈折作用视凸柱镜或凹柱镜而异(见图3
-24、图3-25).投于凸柱面透镜时,其屈折光线产生会聚,而整个平行光束自上而下有无数
回柱面透镜的屈光层面,故所成的像并非一点,而是自上而下无数焦点的连线,即成一焦线,
该焦线与柱镜轴方向平行。若投于凹柱面透镜时,则使光线散开,反向延长后形成与柱轴方向

平行的虚焦线。


眼镜店验光配镜培训(技术强校——正真视光学院)电话|微信:13210017380

    (3)柱面透镜各子午线上屈光力不等,且按规律周期性变化。柱面透镜在与轴平行方向上屈光
力为零,与轴垂直方向上屈光力最大,其他方向上的屈光力即斜向屈光力与该方向和轴向的夹
角有关。柱面透镜的旋转试验即“剪刀运动”现象,就是由于柱面透镜各子午线方向的屈光力
不同所致,这是不同于球面透镜的成像性质,故可用于判别透镜是否为柱镜或是否有柱镜成分.
    (4)柱面透镜的视觉像移通过移动的镜片观察目标也在移动的现象称为视觉像移,可快速对镜
片定性,同时也是判定柱面透镜轴向的简易方法。
